DQN-12

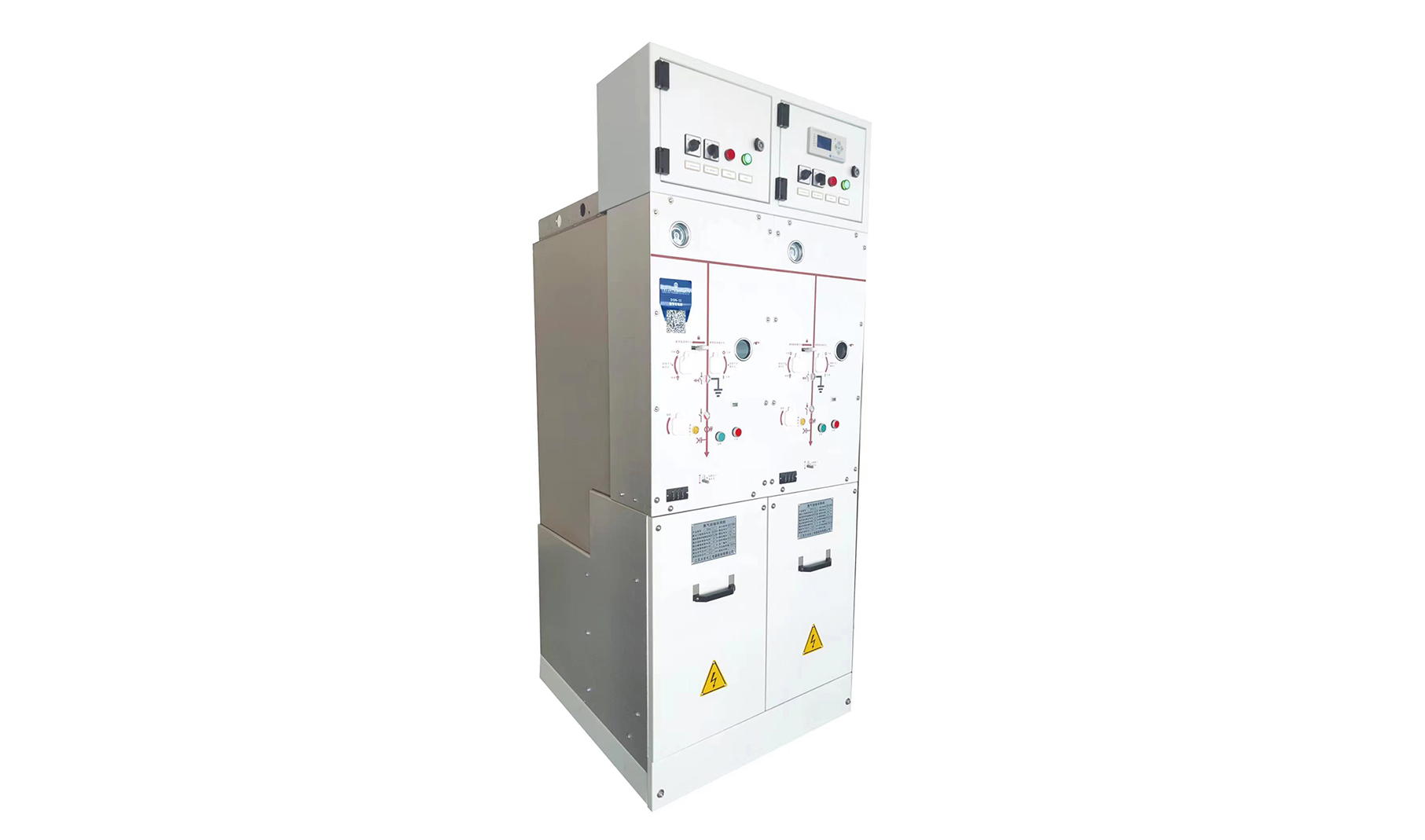

氮氣/干燥空氣絕緣環網柜DQN系列氮氣/干燥空氣絕緣環網柜是大全集團引進吸收國際先進技術并且在多年設計制造全充氣式開關設備的基礎上新研發的氮氣/干燥空氣絕緣、真空滅弧的一款環網柜。
?
?
?
2.結構緊湊體積小、可安裝在空間受限的場所。
3.氣箱采用3mm的304不銹鋼板材料，使用國際先進的德國TRUMPF公司生產的激光切割、激光焊接設備進行加工，氣密性好且外表美觀。
4.采用德國SEILER公司全自動氦氣檢漏及充氣設備，保證氣箱的泄漏率≤0.01%/年，并確保氣箱內氣體純度達到99.99%，從而確保產品正常使用壽命達到40年。
5.模塊化設計，可根據不同的需要實現單氣箱單元的組合或共箱式單元組合。
6.機械聯鎖和電氣聯鎖共同使用，避免誤操作引起的故障。
7.先進的溫升與密度監控裝置、電流電壓監測系統，自動化解決方案，能實現變電站的無人值守和五搖。
8.潔凈廠房、全自動裝配流水線及出廠檢、試設備，保證產品的一致性及質量。
產品與服務
氮氣/干燥空氣絕緣環網柜
產品特點：
1.高壓帶電部分全部密封在不銹鋼氣箱內，整個開關裝置不受外部環境的影響;設備運行更安全可靠且終身免維護。2.結構緊湊體積小、可安裝在空間受限的場所。
3.氣箱采用3mm的304不銹鋼板材料，使用國際先進的德國TRUMPF公司生產的激光切割、激光焊接設備進行加工，氣密性好且外表美觀。
4.采用德國SEILER公司全自動氦氣檢漏及充氣設備，保證氣箱的泄漏率≤0.01%/年，并確保氣箱內氣體純度達到99.99%，從而確保產品正常使用壽命達到40年。
5.模塊化設計，可根據不同的需要實現單氣箱單元的組合或共箱式單元組合。
6.機械聯鎖和電氣聯鎖共同使用，避免誤操作引起的故障。
7.先進的溫升與密度監控裝置、電流電壓監測系統，自動化解決方案，能實現變電站的無人值守和五搖。
8.潔凈廠房、全自動裝配流水線及出廠檢、試設備，保證產品的一致性及質量。
額定電壓 12kV
額定頻率 50/60Hz
額定電流 630A
額定工頻耐受電壓(1min) 42/48kV
額定雷電沖擊耐受電壓 75/85kV
氣箱防護等級 IP67
外殼防護等級 IP4X
機械壽命 斷路器10000次 負荷開關10000次
內部燃弧等級 AFLR,20kA,0.5s
額定工作壓力（20°C表壓） 0.02MPa
年泄漏率 ≤0.01%
柜體尺寸(寬*深*高) 420/600*918*2150
額定頻率 50/60Hz
額定電流 630A
額定工頻耐受電壓(1min) 42/48kV
額定雷電沖擊耐受電壓 75/85kV
氣箱防護等級 IP67
外殼防護等級 IP4X
機械壽命 斷路器10000次 負荷開關10000次
內部燃弧等級 AFLR,20kA,0.5s
額定工作壓力（20°C表壓） 0.02MPa
年泄漏率 ≤0.01%
柜體尺寸(寬*深*高) 420/600*918*2150
