DQS-12/24

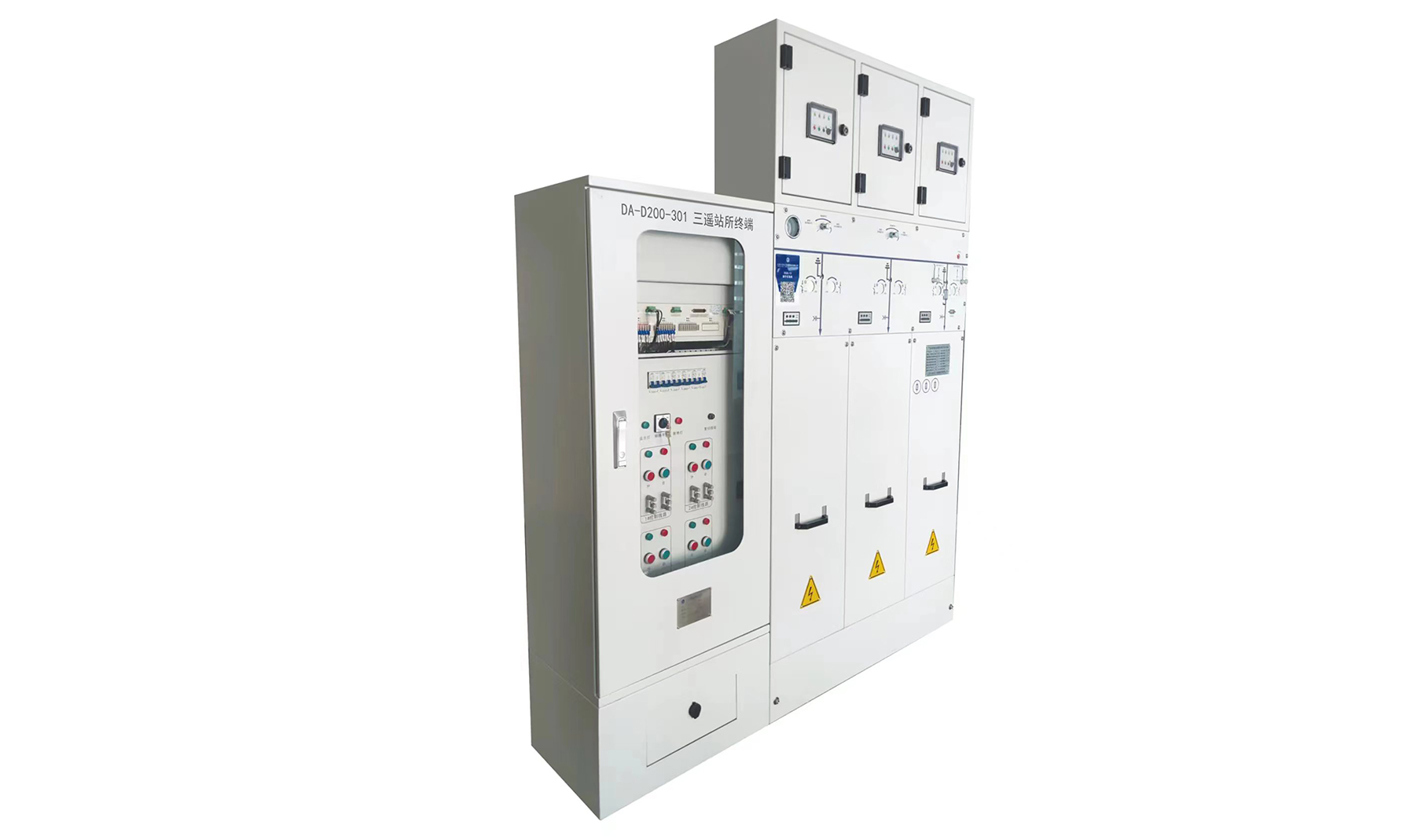

SF6氣體絕緣環網柜
?
?
?
3.結構緊湊，可以方便安裝在空間受限的場所；
4.不銹鋼氣箱采用3mm 304 不銹鋼材料，由領先的三維五軸激光焊接系統焊接而成，設備全部從德國TRUMPF 公司進口，氣箱整體焊接質量更高，氣密性更好，外表美觀；
5.采用德國SEILER 公司全自動氦氣檢漏設備，保證氣箱泄漏率<0.01%/年，氣箱正常工作壽命大于30 年；
6.模塊化設計，根據設計方案排列組合，擴展靈活，完成各種配電需要；
7.擴展母線完全絕緣和屏蔽，確保了高可靠性和安全性；簡單而有效的聯鎖，防止誤操作；
8.操作機構可靠，負荷開關機械壽命高達5000 次，真空斷路器機械壽命高達10000 次；
9.負荷開關-熔斷器組合電器單元轉移電流達到12kV,1750A;24kV 1400A；
10.可以提供工廠化的自動化解決方案，實現智能化開關的概念；
11.全自動裝配流水線，保證產品一致性
產品與服務
SF6氣體絕緣環網柜
產品特點：
1.一次高壓帶電部件全部密封在不銹鋼板焊接而成的氣箱內，整個開關裝置不受外部環境影響，保2.證運行可靠性和人身安全，并實現了免維護；3.結構緊湊，可以方便安裝在空間受限的場所；
4.不銹鋼氣箱采用3mm 304 不銹鋼材料，由領先的三維五軸激光焊接系統焊接而成，設備全部從德國TRUMPF 公司進口，氣箱整體焊接質量更高，氣密性更好，外表美觀；
5.采用德國SEILER 公司全自動氦氣檢漏設備，保證氣箱泄漏率<0.01%/年，氣箱正常工作壽命大于30 年；
6.模塊化設計，根據設計方案排列組合，擴展靈活，完成各種配電需要；
7.擴展母線完全絕緣和屏蔽，確保了高可靠性和安全性；簡單而有效的聯鎖，防止誤操作；
8.操作機構可靠，負荷開關機械壽命高達5000 次，真空斷路器機械壽命高達10000 次；
9.負荷開關-熔斷器組合電器單元轉移電流達到12kV,1750A;24kV 1400A；
10.可以提供工廠化的自動化解決方案，實現智能化開關的概念；
11.全自動裝配流水線，保證產品一致性
額定電壓 12kV
額定頻率 50Hz
額定電流 630A
額定工頻耐受電壓(1min) 42/48kV
額定雷電沖擊耐受電壓 75/85kV
氣箱防護等級 IP67
外殼防護等級 IP4X
機械壽命 斷路器10000次 負荷開關10000次
內部燃弧等級 AFLR,20kA,0.5s
額定工作壓力（20°C表壓） 0.03MPa
年泄漏率 ≤0.01%
柜體尺寸(寬*深*高) 360/425*780*1865
額定電壓 24kV
額定頻率 50Hz
額定電流 630A
額定工頻耐受電壓(1min) 65/79kV
額定雷電沖擊耐受電壓 125/145kV
氣箱防護等級 IP67
外殼防護等級 IP4X
機械壽命 斷路器10000次 負荷開關10000次
內部燃弧等級 AFLR,20kA,0.5s
額定工作壓力（20°C表壓） 0.03MPa
年泄漏率 ≤0.01%
柜體尺寸(寬*深*高) 360/425*780*1865
