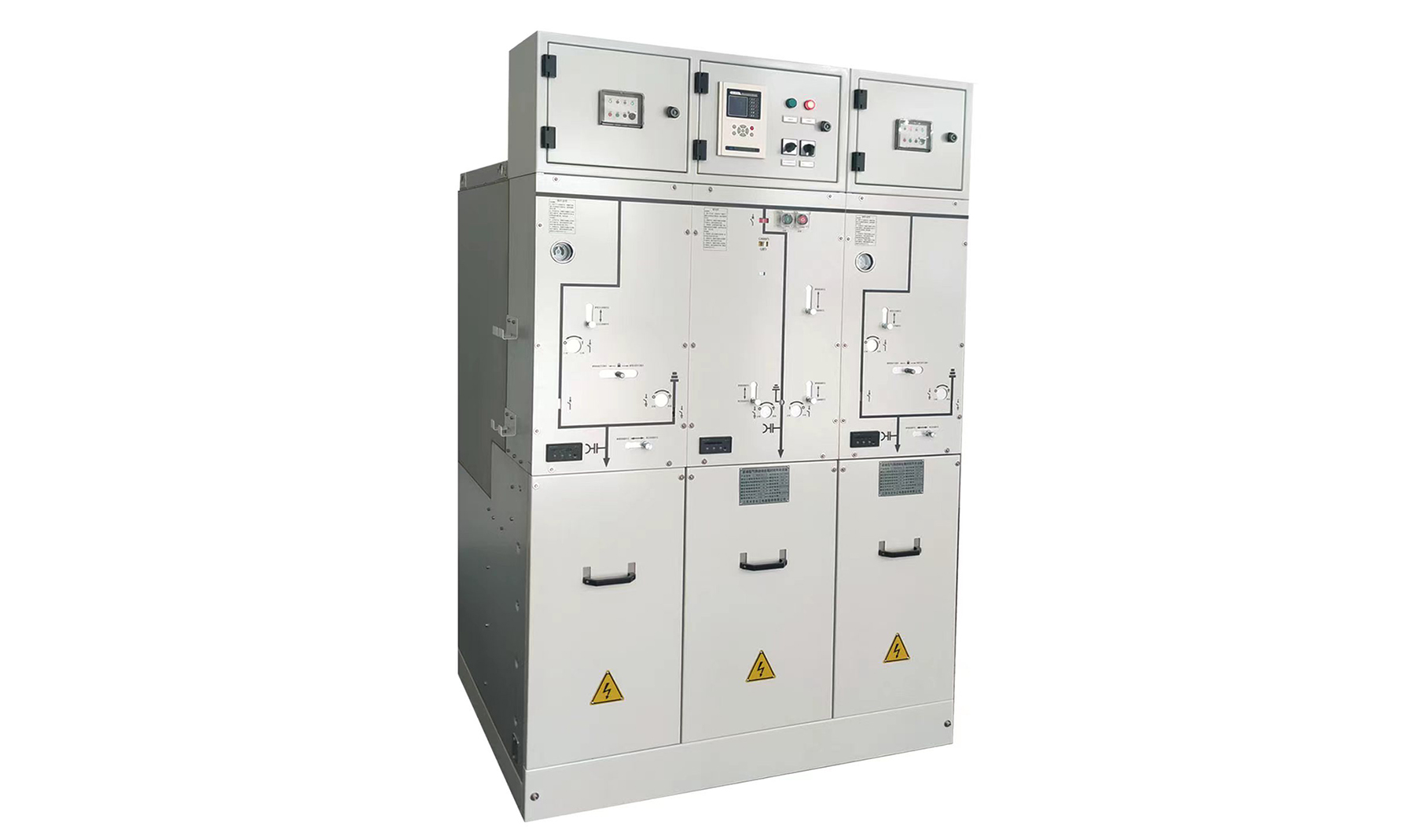

DQS-40.5
SF6氣體絕緣環網柜DQS系列SF6全絕緣氣體絕緣環網柜是基于國際先進的氣體絕緣技術、固體絕緣技術、界面絕緣技術、真空開斷技術和密封技術開發出來的高新技術產品。
?
?
?
3.結構緊湊，可以方便安裝在空間受限的場所；
4.模塊化設計，方案完備，完成各種配電需要；
5.采用國際領先的靜態密封與動態密封技術、激光深熔焊接工藝和全自動氦氣檢漏工藝，氣體年泄露率低；
6.采用德國SEILER 公司全自動氦氣檢漏設備，保證氣箱泄漏率<0.01%/年，氣箱正常工作壽命大于30 年；
7.完善的抗燃弧設計及專業的泄壓裝置和泄壓通道設計;
8.拓展母線完全絕緣和屏蔽，確保了高可靠性和安全性；
9.操作機構可靠，負荷開關機械壽命高達5000 次，真空斷路器機械壽命高達10000 次；
10.可以提供工廠化的自動化解決方案，實現智能化開關的概念；
11.數字化環網柜，通過智能化器件，實現開關柜溫度、斷路器機械特性、分合位置等參量的感存知用功能；
12.全自動裝配流水線，保證產品一致性。
產品與服務
SF6氣體絕緣環網柜
產品特點：
1.一次高壓帶電部件全部密封在不銹鋼板焊接而成的氣箱內，整個開關裝置不受外部環境影響，保2.證運行可靠性和人身安全，并實現了免維護；3.結構緊湊，可以方便安裝在空間受限的場所；
4.模塊化設計，方案完備，完成各種配電需要；
5.采用國際領先的靜態密封與動態密封技術、激光深熔焊接工藝和全自動氦氣檢漏工藝，氣體年泄露率低；
6.采用德國SEILER 公司全自動氦氣檢漏設備，保證氣箱泄漏率<0.01%/年，氣箱正常工作壽命大于30 年；
7.完善的抗燃弧設計及專業的泄壓裝置和泄壓通道設計;
8.拓展母線完全絕緣和屏蔽，確保了高可靠性和安全性；
9.操作機構可靠，負荷開關機械壽命高達5000 次，真空斷路器機械壽命高達10000 次；
10.可以提供工廠化的自動化解決方案，實現智能化開關的概念；
11.數字化環網柜，通過智能化器件，實現開關柜溫度、斷路器機械特性、分合位置等參量的感存知用功能；
12.全自動裝配流水線，保證產品一致性。
參數名稱 單位 負荷開關柜 熔斷器組合電器柜 斷路器柜
額定電壓 kV 40.5 40.5 40.5
額定頻率 Hz 50/60 50/60 50/60
額定電流 A 630 630 630
額定工頻耐受電壓(1min) kV 95/118 95/118 95/118
電壽命 Times E2 E2 E2
額定雷電沖擊耐受電壓 kV 185/215 185/215 185/215
額定短路開斷電流 kA - 31.5 20/25
額定關合電流(峰值) kA 50/63 80 50/63
主回路額定短時耐受電流 20kA/4s、25kA/3s - 20kA/4s、25kA/4s
內部燃弧等級 AFLR,25kA,1s
額定工作壓力（20°C表壓） MPa 0.03 0.03 0.03
年泄漏率 %/year ≤0.01% ≤0.01% ≤0.01%
額定電壓 kV 40.5 40.5 40.5
額定頻率 Hz 50/60 50/60 50/60
額定電流 A 630 630 630
額定工頻耐受電壓(1min) kV 95/118 95/118 95/118
電壽命 Times E2 E2 E2
額定雷電沖擊耐受電壓 kV 185/215 185/215 185/215
額定短路開斷電流 kA - 31.5 20/25
額定關合電流(峰值) kA 50/63 80 50/63
主回路額定短時耐受電流 20kA/4s、25kA/3s - 20kA/4s、25kA/4s
內部燃弧等級 AFLR,25kA,1s
額定工作壓力（20°C表壓） MPa 0.03 0.03 0.03
年泄漏率 %/year ≤0.01% ≤0.01% ≤0.01%
公司名稱：江蘇大全長江電器股份有限公司
