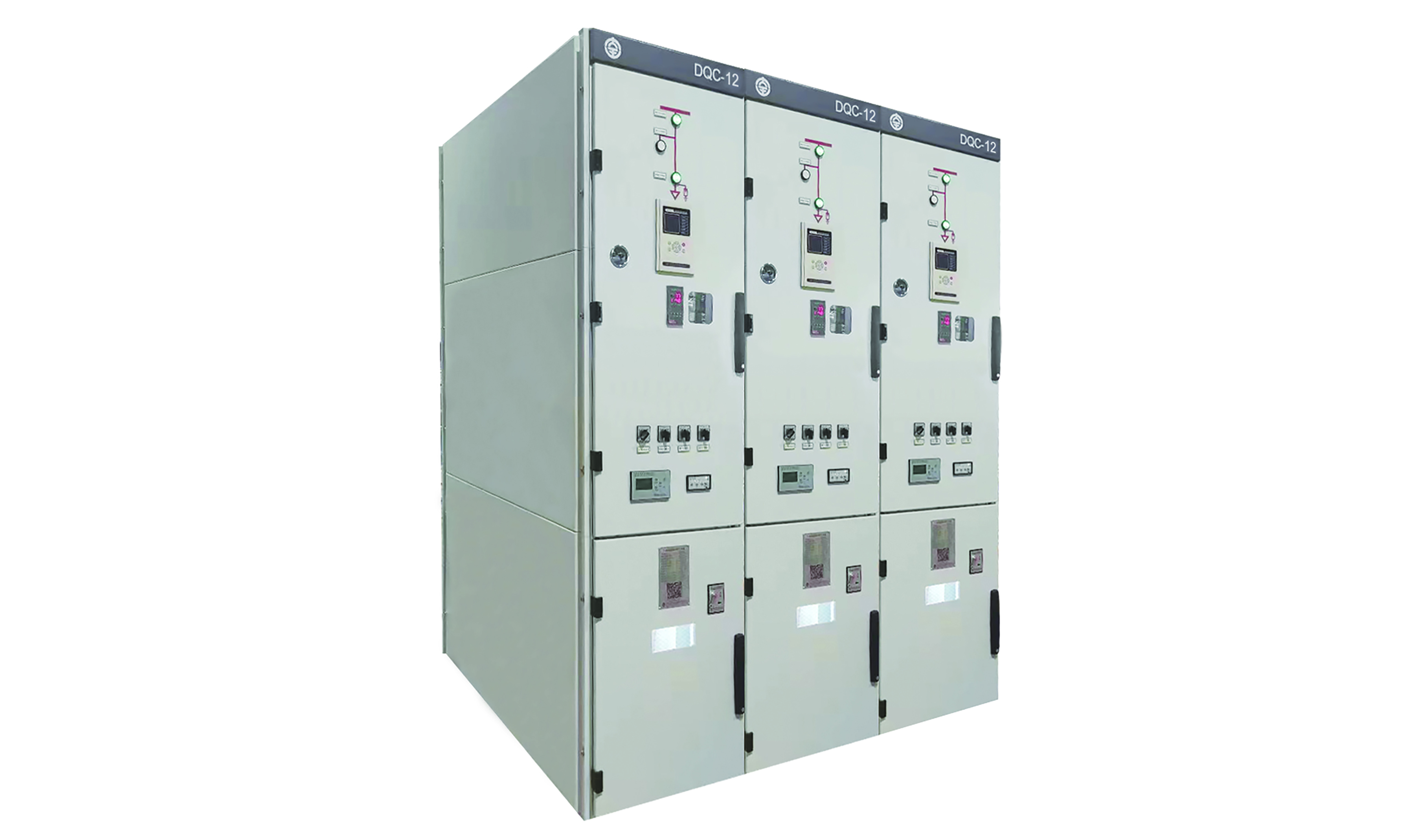

DQC-12
戶內柜式氣體絕緣開關設備是基于先進的固體絕緣技術、氣體絕緣技術、真空開斷技術、模塊化插接技術并結合激光焊接技術、氦氣檢漏工藝的新一代產品
?
?
?
產品與服務
戶內柜式氣體絕緣開關設備
產品優勢：
1.結構緊湊，占地面積小
2.高壓帶電部件采用氣體絕緣，不受環境影響
3.設備可持續優化改進，運行可靠性高
4.免維護
產品特點：
1.采用界面絕緣結構，實現高壓部件的插接以及柜體的擴展
2.斷路器與隔離開關之間采用有效的聯鎖，防止誤操作
3.高壓元件組成若干標準模塊，采用插接式連接，應用方便
4.柜與柜之間采用固體絕緣母線連接，開關柜拼裝時不涉及氣體操作
5.采用激光焊接和氦氣檢漏技術，可靠性高
1.結構緊湊，占地面積小
2.高壓帶電部件采用氣體絕緣，不受環境影響
3.設備可持續優化改進，運行可靠性高
4.免維護
產品特點：
1.采用界面絕緣結構，實現高壓部件的插接以及柜體的擴展
2.斷路器與隔離開關之間采用有效的聯鎖，防止誤操作
3.高壓元件組成若干標準模塊，采用插接式連接，應用方便
4.柜與柜之間采用固體絕緣母線連接，開關柜拼裝時不涉及氣體操作
5.采用激光焊接和氦氣檢漏技術，可靠性高
技術參數 單位 參數
額定電壓 kV 12
額定電流 A 3150
額定工頻耐受電壓(1min) kV 42/48
額定雷電沖擊耐受電壓 kV 95/110
額定頻率 Hz 50
額定短時耐受電流 (4s) kA 40
額定峰值耐受電流 kA 100
防護等級：氣箱/柜體 IP67/IP42
額定工作壓力（20℃表壓） MPa
最低工作壓力（20℃表壓）
絕緣氣體 SF6
外形尺寸［寬*深*高］ mm 600（800）*（1400-1820）*2400
額定電壓 kV 12
額定電流 A 3150
額定工頻耐受電壓(1min) kV 42/48
額定雷電沖擊耐受電壓 kV 95/110
額定頻率 Hz 50
額定短時耐受電流 (4s) kA 40
額定峰值耐受電流 kA 100
防護等級：氣箱/柜體 IP67/IP42
額定工作壓力（20℃表壓） MPa
最低工作壓力（20℃表壓）
絕緣氣體 SF6
外形尺寸［寬*深*高］ mm 600（800）*（1400-1820）*2400
